E-100MPをクルマに装着 ケーブル自作編

クルマで使うためのシガーライターソケットアダプター。付いているのはいいんですが、ケーブル短すぎません?せめて延長ケーブル欲しかった。3mくらいでいいから。はっきり言って、作ったヤツ、これクルマにつけて使ったか?ホントに使ったか?三カ月くらい使ってみたか?と問い詰めたい。

シガーライターソケットってたいがいダッシュボードのステレオなんかの下あたりにありますよね。そこから、このケーブルを這わせると完全に露出状態で回すことになる。なので見栄えがとっても悪い。いや、PNDを常設して使うのももしかしたら目的外使用かもしれないけどさ、でももう少し考えてもいいんじゃないの?ケーブル3m長くしたからってそれほどコスト跳ね上がるとは思えないし。

そこで、ワタクシは自分で作ろうと思い、そのアダプタをマジマジと見ましたよ。そしたら、12Vそのままじゃなくて5Vに電圧をドロップダウンさせている。確かに12Vから5Vに変換する回路を内蔵すると熱の面とか実装面で問題があるかもしれないが、これじゃ単純にシガーライターのプラグ買ってきて、DCプラグくっつけて自作できないじゃん!

なので12Vから5Vに下げてくれて、かつシガーライターソケットを減らさない方法を考えた末、これを買いました。

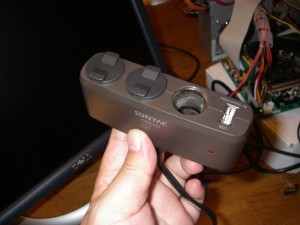

ソフマップで1,980円。シガーライターソケットを三つに分岐させてくれる上にUSBのソケットがついています。USBは5V出しますので、よくiPodや携帯の充電の元として使われています。なので、これをE-100MPにつないでやればいいと。

しかし、そこでまた問題が。E-100MPのDCプラグは非常に特殊なサイズです。計測してませんが、外径3.2mm程度で内径は1.1mmくらいでしょうか?秋葉原の千石電商で探したけど、ピッタリサイズがない。なので、外径3mm内径1.1mmのものを用意しました。それと、他に用意したものは、USBとDCプラグの部品です。これは、USBプラグだけで購入すると280円。USBとDCプラグを1m程度のケーブルでつないだものも280円。コネクタをハンダ付けするのが1カ所回避できるので、ケーブル付きを買いました。反対側切っちゃえばいいし。それと5mの2芯ケーブル。ロボット用とかいう被覆がシリコンでできているしなやかなものを買いました。

注意:USBは通常500mAまでしか電流を保証していない。っつーか、これ以上出すなら並列にするなりしないといけません。しかし、E-100MPは2Aも必要としてます。これはスペック上そうなってるみたい。DCアダプターも5V2Aだし、本体にもそう書いてある。なので、これと同じことしても動かない可能性があります。ヘタすると、シガーライターアダプターをぶっ壊します。まぁ、実際に2A常に使うわけじゃないし、内蔵バッテリーがあるから大丈夫だとは思うけど。あくまでも同じことするなら、自己責任でお願いしますね。

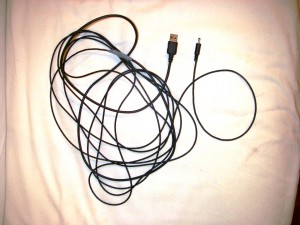

んで、さっそくハンダ付けと…。できた。ちょっと長いか?トータル6mあるからなぁ。おまえ、本体どこに設置するんだよ、と。

まぁ、長ければ束ねればいいや。というわけで、PCのUSBポートにコネクタを挿してっと。そしてDCプラグをE-100MPに挿してっと…。

電流行ってない。

いや、DCプラグを途中まで差し込み、そして動かすと電流行っているときもあるみたいだ。んー、外径が3mmじゃ細いのかなぁ。少し太らせるか…。どうやってやるかなぁ。アルミホイル巻いても、すぐ剥がれそうだし…。と考えること1分。

ハンダ盛っちゃえばいいじゃん(・∀・)。

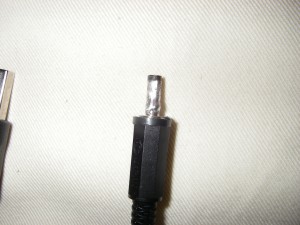

というわけで、DCプラグにハンダを少し盛ってみました。

あまり美しくないな(苦笑)。ま、でもこのおかげで確実ってわけじゃないけど、なんとか常にDC5VがE-100MPに入ります。よかったよかった。

それとこの実験をしていて気づいたことがひとつ。外部のDCが入り切りで、E-100MPは勝手に電源入ったり切れたりしてくれます。なんだ、かなりそこらへんは考えて作られてるじゃん?これはいい仕様だと思いますた。だが、しかし。オレは怒っている。

なんで、DCプラグがヘンな仕様なのだ?

そりゃ本当は、ユーザに勝手にこういうことしてもらいたくないだろうし、特殊なものにしておけばオプション増やしたときにも買ってもらえる確率は高まるだろうな。でも日本で設計するならさ、EIAJ準拠のプラグにしてくれよ。そしたら、5V規格のEIAJのプラグ使えばすんなり行けるんだぜぃ?オプションが出たら買う人もいるでしょうよ。でもユーザがDIYで楽しむときに、こういった仕様だとスゴク困るんですけど?なんだか、そこらへん、いまいち釈然としません。エディアの中の人に届くかな、この思い。
