Core i7 6コアPCを新調する:組み立てその1

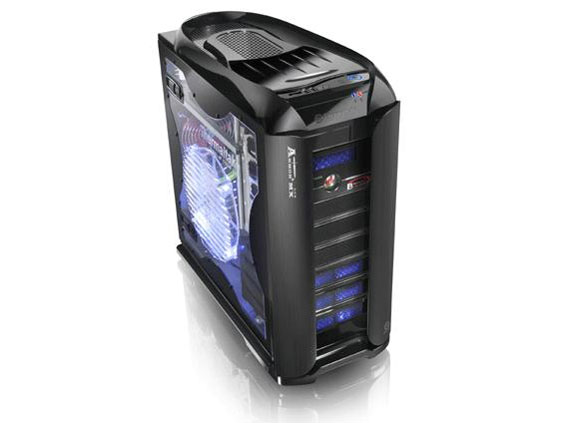

さて、ケースをどうするかっちゅー話になるのですが、自分はすでにツクモで安売りされていたArmor+ MX LCS VH800LBWSというケースを持っていました。2年ほど前から販売されているものです。インプレス akiba PC Hotlineでの初出を見ると2009年8月ですね。BigWater770という水冷キットが付属しているのですが、この水冷キットだけで2万円くらいします。しかし、ケース含め2万ちょっとで買ったような。LGA1156が出た頃に買ったので1年以上寝かしていたという熟成済み(をい)。買ったとき安かったので、LGA1156用の部品ついてないんだろうな、と思っていて今回LGA1366でシステム組んだのですが、よく見ると対応してんじゃん…。外箱にも、ステッカー貼ってあるし。買ってきてほっといたので気づいてなかったっすよ。これならSandy Bridgeにしてもよかったんじゃない、と後悔したりして。

さて、水冷ってほんとめんどくさいですね。ウォーターブロック接続したりチューブ切ったりはめたり。今回のシステムはラジエータやファン、そしてリザーバータンクとポンプがすでに組み付けられておりましたが、それでも面倒。1リッターの冷却液が付属していましたけど半分くらいは使う仕様になってます。水冷の一体化キットに比べると10倍くらいの手間がかかるって考えた方がいいかもしれない。自分はグラフィックボードやチップセットなどは空冷のままですから、水冷メリットはほとんどないという。

今回組み立てるのは以下の順番でございます。

  1. マザーボードにウォーターブロック用の金具をつける
    マザーボードの裏面からソケットに対応した金具を取り付けます。ま、面倒ですがカンタン。
  2. マザーボードにCPUを取付
    ウォーターブロック着ける前にちゃんと取り付けないと。当たり前だ。

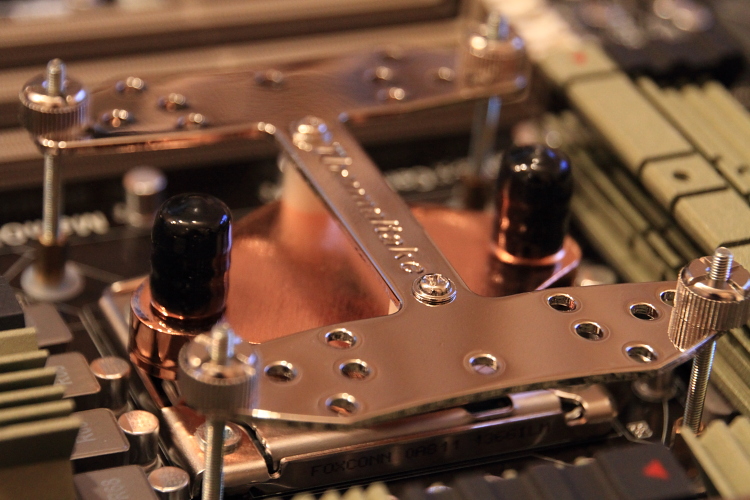

  3. ウォーターブロック固定
    熱を伝えるグリスを塗り塗りしてウォーターブロックを取り付けます。空冷ではないので馬鹿でかくありません。その部分はカンタン。
  4. マザーボードをケースに取付
    マザーボードにはメモリやその他はまだ取り付けません。
  5. 水冷用の配管作業
    チューブが適正な長さじゃないと(短く切っちゃうことはあまりないでしょうが)、折れ曲がってキンクができて水流の流れを妨げますな。
  6. 電源を適当なタイミングでつける
    マザーボード固定前につければよかったと後悔。かなりトリッキーにケースのステーなどを外して着ける羽目に。まぁ、パイピングするときには邪魔なものですから。本来ならマザーボードを仮止めしておいてパイプの長さを決定してから、マザーボードを外して電源を入れるべき。
  7. パイピング完了させる
    ペンチがないと止める金具をハンドリングできませぬ。指だと非常に痛い思いをします。
  8. 水を入れる
    ケースの上のカバーを外して水を入れます。上のカバーが非常に取りにくい。気をつけましょう。コツとしては思いっきり後ろ上にずらすというか。
  9. 電源を接続
    マザーボードの電源のみつなげます。CPUなどの電源はつながない。CPUの電源をつなげなければCPUに通電しないでしょう、と甘い考え。手間を惜しまない人なら別の電源用意してポンプだけ回してあげたほうがいいと思います。自分は面倒なので水漏れしても下に落ちてボードにかからないからいいや、的な。
  10. スイッチを入れてポンプを回転させる
    ポンプを回して水が循環するのを確認。水が減るのでリザーバータンクに水を追加していきます。また、チューブに空気が滞留する部分があるので、コンコン叩いたり、チューブを少し動かして空気を排出するように。
  11. このまましばらくテスト
    4時間くらい回して水漏れがないかを確認。本当なら24時間くらい回してみたいもんだけど、大丈夫だろうと甘い観測。
  12. 問題なければ、各種パーツを組み入れる
    メモリやHDD、グラフィックボードを組み入れます。

とまあ、こんな手順で行っていたのですが空冷マシンなら1時間もかからないところを3時間程度かかってしまいました(テストは除く)。しかもポンプの音が非常にでかいので、ちょっとがっくし。空冷よりうるさいじゃん。と萎えておりましたところ、12時間程度経過したら静かになりました。アタリがつくまでちょっとうるさいのかも。慣らし運転も必要ってことですね。

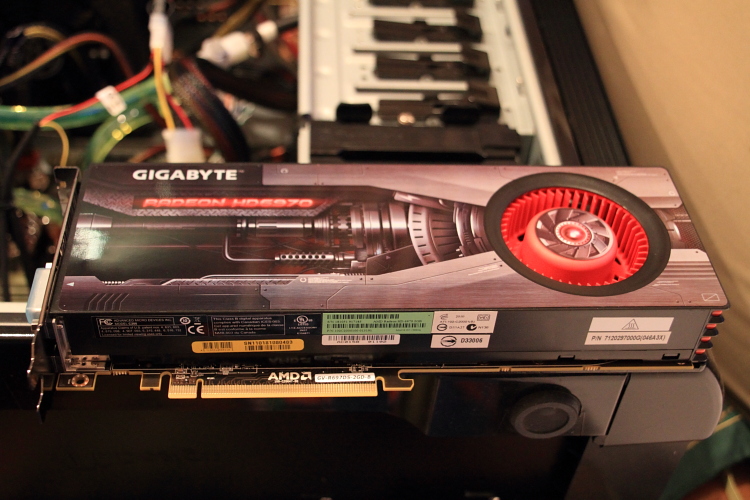

次の問題はこの子。

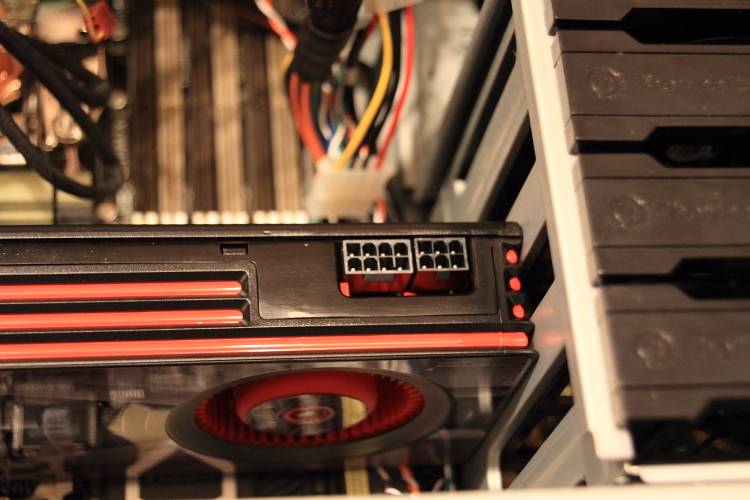

でっけーなあ、と思っていたのですが案の定こんな状態に。

HDDのシャドウベイにぴったり寄り添うw

いや、これ電源部が上に出てないで横に出るタイプだったらシャドウベイが使い物になりませんでした。なんとか入るけど、かなり慎重にしないといけなくなったわけです。今回は6970だったからよかったものの、6990だったら(もっとでかい。買えないけどさ)、シャドウベイをあきらめないといけないところでした。ミドルタワーだからこんなものかとあきらめるしかありません。

こんな感じでなんとか組み立てを終わったのですが一筋縄では行かない問題がまだ残っているのでした。しくしく。続く。

2013/1/17 追記

水冷パーツ一式を取り外しました。理由としてはポンプより異音が発生し始めており、もう寿命だと判断したことです。自分の使い方としては電源を切らずに基本は入れたままですので、その使い方だと2年程度でダメになるってことですね。もちろん空冷でもファンはこの程度で寿命を迎えるわけですが…。

ポンプのみ交換すればよかったのでしょうが、こういった一体型の場合にはポンプだけって交換しづらい(売っていない・売っていても高価)ので空冷に戻しました。
